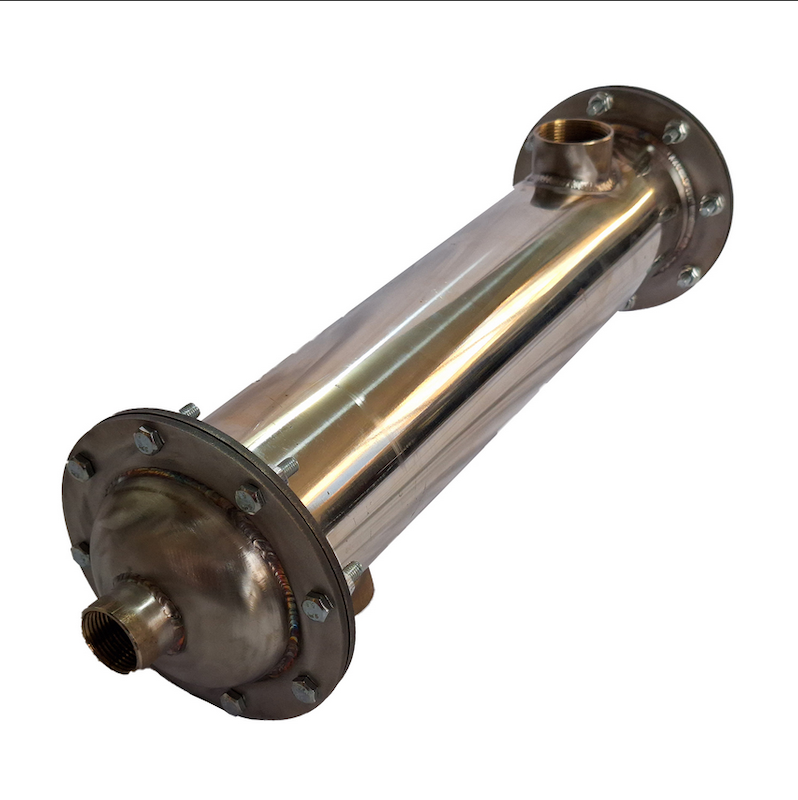

مبدل حرارتی پوسته و لوله - فلنجی
مبدل حرارتی پوسته و لوله نوعی مبدل حرارتی است که از تعدادی لوله درون یک پوسته تشکیل شده است. در این سیستم، یک سیال درون لوله ها جریان دارد و سیال دیگر در اطراف لوله ها (داخل پوسته)، بدون مخلوط شدن با هم، حرکت می کند. انتقال گرما بین این دو سیال از طریق دیواره های لوله ها انجام می شود. این نوع مبدل به دلیل کارایی بالا و طراحی ساده، در سیستم های گرمایش و سرمایش مانند موتورخانه ها و استخرها بسیار استفاده می شود.
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) یک دستگاه است که برای انتقال حرارت بین دو مایع با دماهای مختلف به کار می‌رود.
مبدل حرارتی پوسته و لوله چیست؟
مبدل حرارتی پوسته و لوله دستگاهی است که با استفاده از دو مدار جداگانه، انتقال حرارت بین دو سیال (مایع یا بخار) را بدون تماس مستقیم ممکن می سازد. مبدل های شوفاژکاران با طراحی مهندسی شده، جوشکاری دقیق و ساختار مقاوم، برای کاربردهای صنعتی، گرمایش استخر، سیستم های موتورخانه ای و صنایع شیمیایی و نفتی تولید می شوند.
در این مبدل ها، سیال گرم از درون لوله ها و سیال سرد از فضای اطراف آن ها (درون پوسته) عبور می کند یا بالعکس. به دلیل افزایش سطح تبادل حرارت در این ساختار، راندمان بالا، افت فشار کم، و دوام طولانی از مزیت های اصلی این مدل به شمار می رود.
نحوه کار مبدل حرارتی پوسته و لوله
این مبدل‌ها به این گونه عمل می‌کنند که حرارت را بین دو سیال انتقال می‌دهد. در اصل مبدل حرارتی، حرارت را از سیالی با دمای بالاتر می‌گیرد و به سیالی که دمایش پایین‌تر است، انتقال می‌دهد تا هر دو سیال به دمای یکسان برسند. البته ناگفته نماند که این انتقال حرارت در درجات مختلف به شیوه‌های مختلف صورت می‌گیرد. شیوه های انتقال حرارت به سه صورت جابه‌جایی، هدایتی و تشعشعی امکان پذیر است و با توجه به درجه حرارت سیال، یکی از این شیوه‌ها انتخاب خواهد شد.
عملکرد مرحله ای مبدل حرارتی پوسته و لوله به شکل زیر است:
ترتیب مایعات: یکی از مایعات به عنوان مایع گرم (با دمای بالاتر) وارد لوله‌ها می‌شود و دیگری به عنوان مایع سرد (با دمای کمتر) به داخل پوسته می‌رود.
انتقال حرارت: مایع گرم درون لوله‌ها با انتقال حرارت به دیواره لوله‌ها، حرارت خود را به مواد سازنده لوله منتقل می‌کند. این حرارت سپس از طریق دیواره لوله به مایع سرد درون پوسته منتقل می‌شود.
جریان مایعات: هنگامی که حرارت از مایع گرم به دیواره لوله منتقل می‌شود، مایع گرم خنک‌تر و چگال‌تر می‌شود و به پایین لوله‌ها حرکت می‌کند. در عین حال، مایع سرد که از پایین به بالا درون پوسته جریان دارد، به دلیل تماس با دیواره لوله‌ها گرم می‌شود و گرمای آن به مایع گرم منتقل می‌شود.
جداسازی مایعات: پس از انتقال حرارت، مایع گرم و مایع سرد به ترتیب از انتهای لوله‌ها و پوسته خارج می‌شوند. این مایعات دیگر از یکدیگر جدا شده و می‌توانند برای کاربردهای دیگر استفاده شوند.
مزایای مبدل حرارتی
ساخت با لوله های فولادی یا مسی با راندمان بالا
بدنه ضخیم فولادی با پوشش ضدزنگ داخلی و بیرونی
امکان طراحی بر اساس ظرفیت موردنیاز پروژه
قابل استفاده با آب، بخار، روغن داغ، یا آب استخر
افت فشار پایین و انتقال حرارت یکنواخت
تست فشار و نشتی طبق استاندارد ملی پیش از تحویل
قابلیت سفارش به صورت افقی یا عمودی
اجزای تشکیل دهنده مبدل حرارتی پوسته و لوله
در قسمت‌های قبل این مقاله درباره مبدل‌های حرارتی پوسته و لوله صحبت کردیم و در این قسمت قصد داریم تا به صورت کلی، اجزای این مبدل‌ها را معرفی کنیم.
این نوع از مبدل‌ها از ۳ جزء اصلی تشکیل می‌شوند که عبارتند از:
لوله‌ها یا همان تیوب‌ها که از جنس مس هستند
تیوب شیت‌هایی که در انتهای تیوب‌ها قرار دارند
بافل‌ها
کاربرد مبدل حرارتی دو لوله ای
گرمایش استخرهای عمومی، ویلایی و هتل ها
تبادل حرارت در چیلرهای جذبی و بویلرهای صنعتی
سیستم های تأسیساتی گرمایش مرکزی و موتورخانه
فرآیندهای صنعتی در صنایع غذایی، نفت و پتروشیمی
تولید آب گرم مصرفی در بیمارستان ها، مدارس، مجتمع ها
· قیمت مبدل حرارتی پوسته و لوله
· قیمت مبدل حرارتی پوسته و لوله بستگی به عوامل متعددی دارد از جمله ابعاد، جنس ساخت، ظرفیت گرمایی، تولید کننده، و شرایط بازار. این تجهیزات معمولاً در مقایسه با سایر نوع مبدل‌های حرارتی به علت ساختار پیچیده‌تر و استفاده از مواد با کیفیت بالا، هزینه بیشتری دارند. برای دقیق‌ترین و به‌روزترین اطلاعات در مورد قیمت مبدل حرارتی پوسته و لوله، با ما تماس بگیرید.
· تفاوت مبدل پوسته و لوله با مبدل صفحه ای چیست؟
· مبدل های پوسته و لوله برای ظرفیت های بالا، فشارهای کاری سنگین و سیالات خورنده مناسب ترند؛ اما مدل های صفحه ای برای کاربردهای خانگی یا کم ظرفیت با افت فشار کمتر استفاده می شوند.
· آیا امکان سفارش با جنس خاص لوله (مثلاً مسی یا استیل) وجود دارد؟
· بله، بسته به نوع سیال و دمای کاری، امکان انتخاب لوله مسی، فولادی، استیل یا حتی تیتانیوم وجود دارد.
· چطور از نشتی مبدل جلوگیری می شود؟
· تمامی مبدل ها تحت تست نشتی با آب تحت فشار قرار می گیرند و از جوشکاری چندمرحله ای و آب بندی دقیق استفاده می شود.
· آیا مبدل حرارتی پوسته و لوله برای گرمایش استخر مناسب است؟
· بله، این مدل بهترین انتخاب برای استخرهای عمومی و ویلایی است که منبع گرما (دیگ یا پکیج) دارند و نیاز به تبادل گرما با ایمنی بالا دارند.
